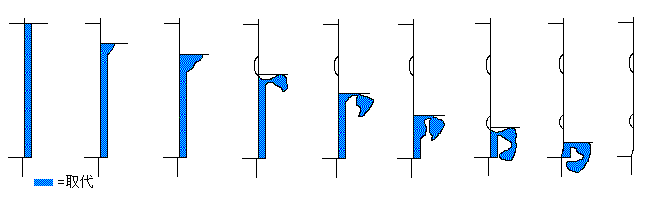

1.シェービング取代の大きい時


パンチ下面に積もるスクラップ量が多いためその抵抗が大きく、パンチ面に沿って横に動かなくなる。パンチが下がるとそのスクラップはめくれるように回転を起こし製品として必要な側にもクラックがはいる。

いったんめくれるとパンチ下のスクラップの抵抗がなくなり、ある期間削りの状態が進行する。その下の体積が増えると同じ現象を繰り返す。



Gif Aanimation使用

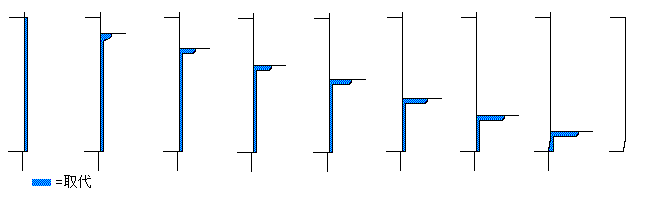

2.適正な取代のシェービング


パンチ下面に積もるスクラップ量と、スクラップの厚さが一定量より増加しない場合には定常的な流れとなり、見掛け上きれいな面が創成される。
但し顕微鏡である部分を拡大するとミクロ的には1.と同じ状態が見られる。



Gif Animation使用

1.2.どちらの場合もシェービング最終期(厚板の下端に近い部分)ではスクラップに生ずる抵抗が急に減少するので破断が発生して終了する。




3.適正なシェービング取代の例

               マルテンサイト系ステンレス   SUS440A    t=2.4
                                  最終寸法に対して
                ブランク                  + 0.30  (片)     クリアランス  0.05
                第一シェービング          + 0.15  (片)                  0.05
                第二シェービング          + 0.05  (片)                  0.03
                最終シェービング          0
